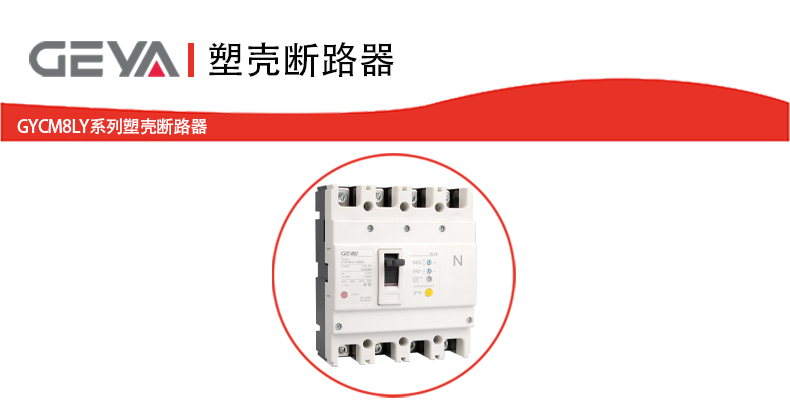

GYCM8LY系列塑殼斷路器
產品介紹：GYCM8LY系列塑殼斷路器是公司結合同類產品的優勢和國內外市場的需求，研發的升級型斷路器，具有體積小、斷開率高、閃絡時間短等特點，是用戶理想的產品。它可以垂直安裝，也可以水平安裝。
價格：
促銷：
{{cuxiaoname}}
GYCM8LY系列塑殼斷路器產品概述：
GYCM8LY系列塑殼斷路器絕緣電壓高達1000V，適用于AC50Hz、額定工作電壓690V、額定工
作電流10A至800A的配電系統，用于分配電能。保護電路和電力設備免受過載、短路、欠壓等，也
可用于電機的不頻繁啟動，保護其免受過載、短接或欠壓。
GYCM8LY系列塑殼斷路器型號及含義：
| GYCMLY | 160 | S | P | 4 | ||||
| 產品代碼 | 框架尺寸 | 當前類別 | 控制電路源電壓代碼 | Pole number | ||||
| 剩余電流斷路器 | 125,160,250,630,800 備注: 125是63框架的升級型 160是100框架的升級型 225是250框架的升級型 630是400框架的升級型 | S | M | H | P： 電動操作 Z： 旋轉手柄 W： 直接操作 | 3:3-pole 4:4-pole | ||
| 125 160 250 630 800 | 25/15 35/25 35/25 50/35 一 | 一 50/35 50/35 一 一 | 35/25 70/50 85/50 85/50 85/50 | |||||
| 300 | 160A | 2 | A |
| 釋放類型和內部附件 | 額定電流（A） | 應用 | 四產品代碼 |
| 個數字表示：釋放類型 2：僅具有瞬時釋放； 3：復雜發布 備注： 后面的兩位數字是附件的代碼（見附件表） | 125：10.16,20,32.40,50,63,80,100,125 160:10.16.20.32,40.50,63,80,100,125.140,160 250:100.125.140.160,180.200,225.250 630:250,300.315,350,400,500,630 800:500,630.700,800 | 1：配電 2：電機保護 | A： N無保護，無法閉合或打開 B： N無保護，可閉合和斷開 C： N帶保護，可閉合和斷開 D： N帶保護，不能閉合或打開 注：除非另有說明。四產品將被歸類為CAT。默認情況下為B |
| L1 | Y1 | ||||||
| 額定剩余工作電流（mA） | 額定延遲時間（如果選擇） | ||||||
| 固定延遲 | 類型 | 快速三檔可調 | 延遲固定性 | 延時三檔可調 | |||
| L1:30 L2:50 L3:75 L4:100 L5:150 | L7:200 L8:300 L9:500 L10:1000 | L11:30.50,100 L12:30.100,200 L13:30.100.500 L14:100,200,300 L15:100.300,500 L16:300,500,1000 | Y1:0.1s Y2:0.2s Y3:0.3s | Y4:0.4s Y5:0.5s Y6:0.6s | Y7:0.7s Y8:0.8s Y9:0.9s | Y10:1.0s Y11:1.5s Y12:2.0s | Y13:0.45、1、2 Y14:1、2、3(s) |
| Q1 | D1 | Q | 2 | ||||
| 附件電壓 | 電氣操作電壓 | 安裝方法 | 是否安裝接線板 | ||||
| 欠壓脫扣器： | 分流脫扣器： | 輔助報警： | DC1 電氣操作： | DC3 電氣操作： | Q： 前面板 H： 背板 C： 插入式 | 1:No 2:Yes | |
| Q1:AC220V Q2:AC240V Q3:AC380V Q4:AC415V | F1:AC220V F2:AC380V F3:DC110V F4:DC24V | J1:AC125V J2:AC250V J3:DC125V J4:DC24V | D1:AC220V D2:AC230V D3:AC380V D4:AC400V | D5:AC230V D6:AC110V D7:DC220 D8:DC110 D9:AC110-240V D10:DC100-220V | |||
| 注：適用于兩種電氣操作的自適應電壓。請參閱外部配件介紹 | |||||||
GYCM8LY系列塑殼斷路器產品特性：
1、限流能力
限流是指回路中短路電流增加的限，在STM6保護的回路中。短路電流的峰值和電路中的I2t能
量將遠小于預期值。
U形靜觸頭
的U形靜觸頭可以實現預斷技術：所謂預斷技術是指當短路電流流過觸頭系統時，U形靜觸
點和動觸點產生的電力是互斥的。短路電流越大，電動勢的排斥力就越大，它與短路電流同時產生。
在跳閘動作發生之前，電動力斥力可以使靜態和移動觸點分離，通過增加電弧來增加它們之間的等效
電阻，達到抑制短路電流增加的目的。

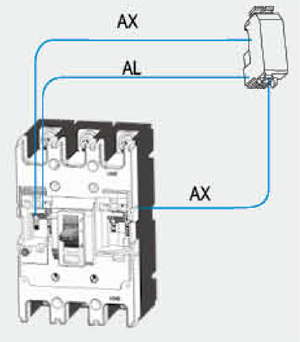

2、模塊化配件
(1)、附件：對于同一框架的斷路器，無論分斷能力和額定電流如何，其尺寸都是一致的。
(2)、附件：用戶可以根據需要自由選擇和擴展斷路器的功能。
(3)、模塊化附件具有絕緣功能，便于帶電作業和安裝。

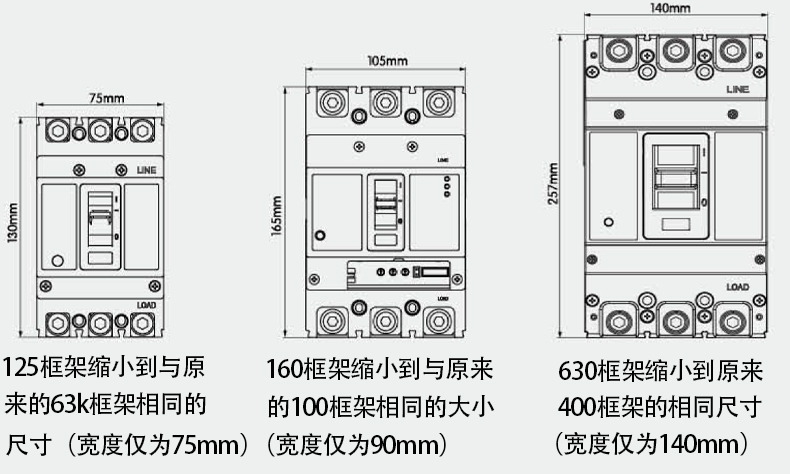

3、小型化機架
5種機架尺寸：125型、160型、250型、630型、800型，STM6系列額定電流10A～800A。

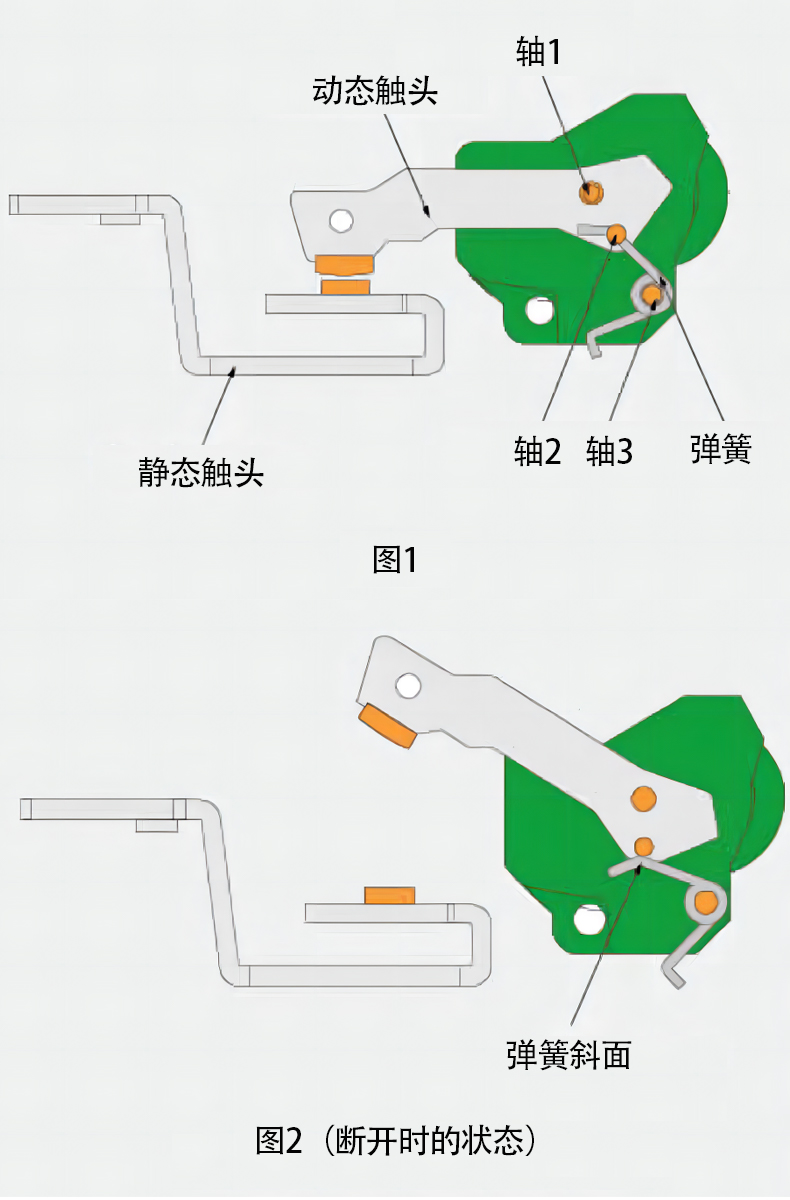

4、接觸排斥裝置（技術）
本發明采用的技術方案是：如圖1所示，觸頭裝置主要由靜觸頭、動觸頭、軸1、軸2、軸3
和彈簧組成；當斷路器處于閉合狀態時，軸2作用在彈簧角度的右側；當斷路器故障電流較大時，
動觸頭會受到電流本身產生的電排斥，并隨著軸1的中心旋轉。當軸2隨著動觸頭旋轉到彈簧角度的
頂部時，它使動觸頭迅速向上旋轉，并在彈簧的作用下迅速斷開電路，通過優化觸頭結構提高了產
品的分斷能力。

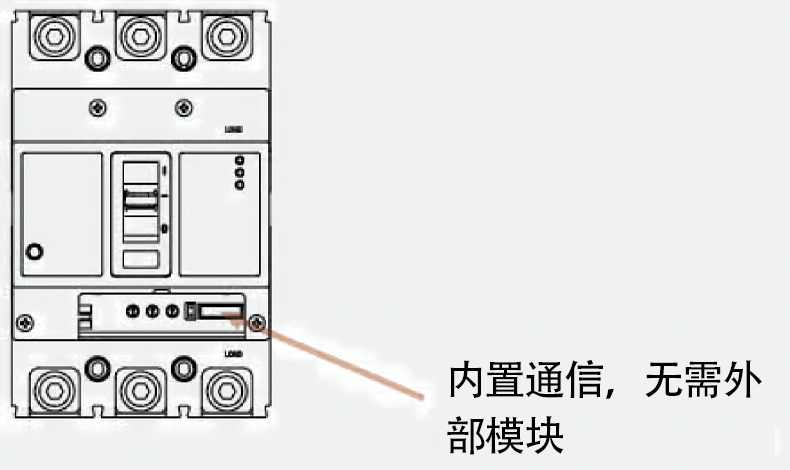

5、網絡通訊
網絡通訊更方便，可通過專用連接訪問Modbus通信系統。STM6E/STM6EL具有通訊功能，可
選擇監控附件實現車門顯示、讀取、設置和控制。
6、模塊化消弧系統
7、尺寸統一
同一框架尺寸下具有相同的尺寸、安裝尺寸和外觀風格，是統一的設計。

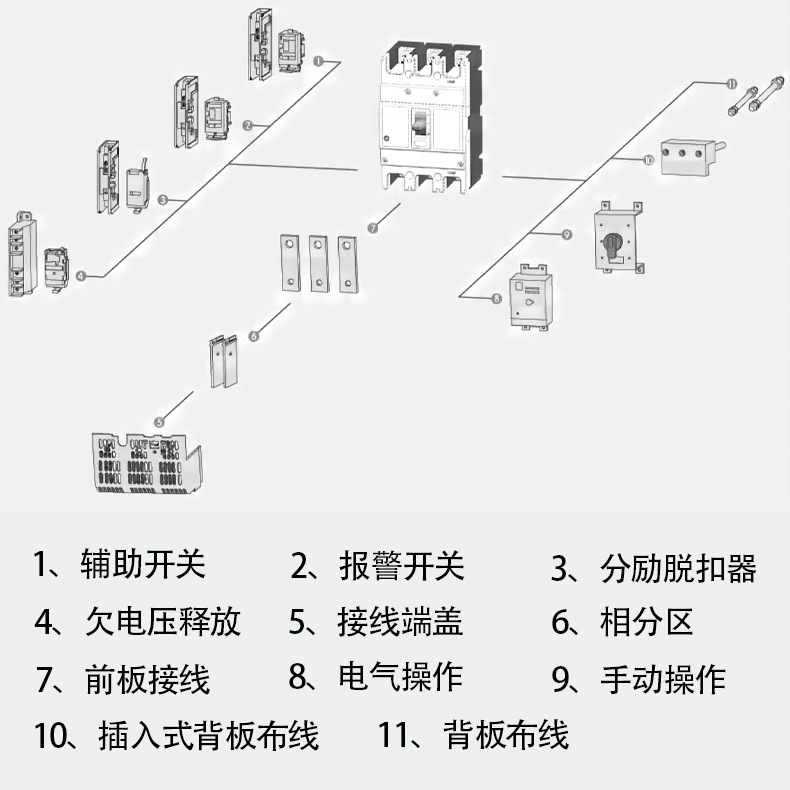

GYCM8LY系列塑殼斷路器斷路器組件：
GYCM8LY系列塑殼斷路器技術參數：
| 框架電流 | 125 | 160 | |||||
| 產品型號 | GYCMLY-125S | GYCMLY-125H | GYCMLY-160S | GYCMLY-160M | GYCMLY-160H | ||
| Pole number | 2、3、4 | 2、3、4 | 3、4 | ||||
| 供電系統 | 3P | 3φ3W.1φ2W.1φ3W | 3φ3W.1φ2W,1φ3W | ||||
| 4P | 3φ4W | 3φ4W | |||||
| 額定電流 | 10、16、20、32、40、50、63、80、100、125 | 10、16、20、32、40、50、63、 80、100、125、140、160 | |||||
| 額定電壓 | AC400V | AC400V | |||||
| 額定絕緣電壓 | AC690V | AC690V | |||||
| 泄漏指示系統 | Button | Button | |||||
| 短路分斷能力 | AC400V | 25/15 | 35/25 | 35/25 | 50/35 | 70/50 | |
| 運行周期編號 | ON | 6000 | 6000 | 3000 | |||
| OFF | 9000 | 9000 | 7000 | ||||
| 快速型 | 額定剩余工作電流 | 30.100,500(adjustable) | 30,100,500(adjustable) | ||||
| 執行時間 | 0.1 | 0.1 | |||||
延遲類型 | 額定剩余工作電流 | 100,300.500 (adjustable) | 100,300.500(adjustable) | ||||
| 執行時間 | —— | —— | |||||
| 21秒以下的執行時間 | 0.45,1.0.2.0 (adjustable) | 0.45,1.0,2.0(adjustable) | |||||
| 21秒慣性非驅動時間 | 0.1,0.5,1.0 | 0.1,0.5,1.0 | |||||
 產品尺寸 | 2P | 50-130-68-90 | 60-155-68-90 | ||||
| 3P | 75-130-68-90 | 90-155-68-90 | 90-155-88-115 | ||||
| 4P | 100-130-68-90 | 120-155-68-90 | 120-155-88-115 | ||||
| 重量 (kg) | 2P | 0.55 | 0.75 | 0.75 | 0.75 | ||
| 3P | 0.65 | 0.85 | 1.2 | 1.2 | |||
| 4P | 0.8 | 1.2 | 1.5 | 1.5 | |||
| 電動操作裝置（MD） | ? | ? | |||||
| 外部驅動操作手柄 | ? | ? | |||||
| 自動釋放 | 熱電磁型 | 熱電磁型 | |||||
| 框架電流 | 250 | 630 | 800 | |||||
| 產品型號 | GYCM8LY-250S | GYCM8LY-250M | GYCM8LY-250H | GYCM8LY-630SGYCM8LY-630H | GYCM8LY-800H | |||
| Pole number | 34 | 34 | 3.4 | |||||
| 供電系統 | 3P | 3φ3W,1φ2W,1φ3W | 3φ3W,1φ2W,1φ3W | 3φ3W,1φ2W,1φ3W | ||||
| 4P | 3φ4W | 3φ4W | 3φ4W | |||||
| 額定電流 | 100,125,140,160,180,200,225,250 | 250,315,350,400,500,630 | 500.630,700,800 | |||||
| 額定電壓 | AC400V | AC400V | AC400V | |||||
| 額定絕緣電壓 | AC690V | AC690V | AC690V | |||||
| 泄漏指示系統 | Button | Button | Button | |||||
| 短路分斷能力 | AC400V | 35/25 | 65/42 | 85/50 | 50/35 | 85/50 | 85/50 | |
| 運行周期編號 | ON | 3000 | 2000 | 2000 | ||||
| OFF | 7000 | 4000 | 4000 | |||||
| 快速型 | 額定剩余工作電流 | 30.100,500ladjustablel | 30.100.500(adjustable | 30.100,500 (adjustable) | ||||
| 執行時間 | 0.1 | 0.1 | 0.1 | |||||
| 延遲類型 | 額定剩余工作電流 | 100.300.500ladjustable | 100.300,500(adjustable) | 100.300.500(adjustablel | ||||
| 執行時間 | —— | — | — | |||||
| 21秒以下的執行時間 | 0.45,1.0,2.0(adjustable) | 0.45,1.0,2.0(adjustable) | 0.45,1.0.2.0 (adjustable) | |||||
| 21秒慣性非驅動時間 | 0.1,0.5,1.0 | 0.1.0.5.1.0 | 0.1,0.5,1.0 | |||||
| 產品尺寸 | 3P | 105-165-68-92 | 105-165-88-115 | 140-257-103-155 | 210-257-103-155 | |||
| 4P | 140-165-68-92 | 140-165-88-115 | 185-257-103-155 | 280-257-103-155 | ||||
| 重量 | 3P | 2.0 | 2.1 | 6.6 | 12.5 | |||
| 4P | 2.5 | 2.6 | 8.4 | 17.5 | ||||
| 電動操作裝置（MD） | ? | ? | ? | |||||
| 外部驅動操作手柄 | ? | ? | ? | |||||
| 自動釋放 | 熱電磁型 | 熱電磁型 | 熱電磁型 | |||||
