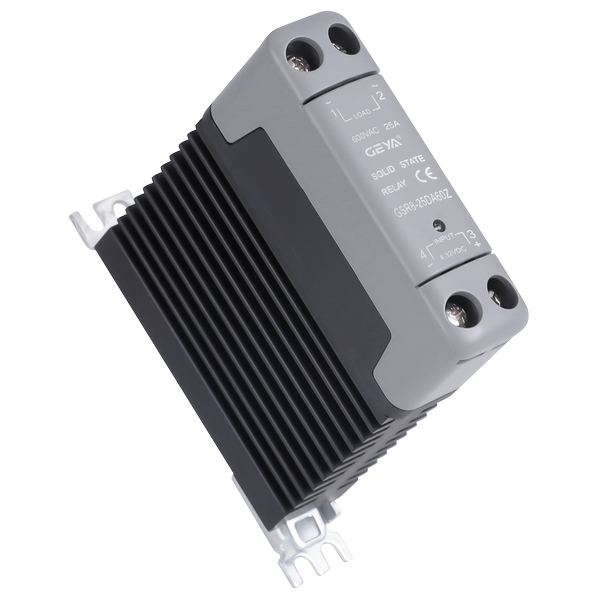

為什么選擇GSR8系列散熱一體化單相交流固態繼電器？ |
GSR8系列散熱一體化單相交流固態繼電器（SSR）融合高效散熱設計與緊湊結構， 大幅簡化安裝流程并提升系統可靠性。其寬范圍負載電壓與控制電壓兼容性，適配多樣 化工業場景需求，是替代傳統機械繼電器的理想解決方案。 |
GSR8系列散熱一體化單相交流固態繼電器產品優勢： |
1、高可靠性：無觸點開關設計，消除火花與機械磨損，壽命延長。 |
2、靜音抗擾：零噪聲運行，抗電磁干擾能力強，保障精密設備穩定性。 |
3、響應迅捷：微秒級開關速度，支持高頻率控制場景。 |
4、安全節能：IP20防護與一體化散熱結構，降低過熱風險，提升能效。 |
GSR8系列散熱一體化單相交流固態繼電器產品特點： |
1、寬范圍負載能力 - 支持15A/25A/40A/60A多級電流輸出，覆蓋24-480VAC與48-660VAC雙電壓檔 位，適配工業級設備驅動需求。 |
2、靈活控制模式 - 兼容低壓DC（4-32V）與標準AC（90-280V）控制信號，支持過零導通（降低浪 涌）或隨機導通（即時響應）模式。 |
3、緊湊安全設計 - 一體化散熱器結構（寬僅22.5mm），節省空間且強化熱管理； - IP20防護等級，配備可拆卸蓋板，便于維護與電氣隔離； - LED輸入指示燈實時監控工作狀態。 |
4、便捷安裝方式 - 支持面板固定或35mm DIN導軌（EN50022標準）安裝，快速部署于各類電控柜 體。 |
GSR8系列散熱一體化單相交流固態繼電器產品應用： |
GSR8系列憑借高穩定性和環境適應性，廣泛服務于以下領域： |
1、工業自動化 - 生產線電機控制、泵閥驅動、包裝機械、注塑機溫控系統。 |
2、電力調節 - 電爐加熱恒溫裝置、變壓器調壓、無功補償開關。 |
3、智能照明 - 交通信號燈、景觀照明群控、舞臺燈光調光系統。 |
4、精密設備 - 醫療儀器電源管理、實驗室分析設備、印刷機械時序控制。 |
5、建筑設施 - 樓宇自動消防系統、新風機組、電梯控制電路。 |
6、新能源領域 - 太陽能逆變器輔助開關、充電樁模塊化配電單元。 |
GSR8系列散熱一體化單相交流固態繼電器型號說明： |
|
GSR8系列散熱一體化單相交流固態繼電器產品選型： |
| 控制電壓 | 工作電壓 | 額定工作電流 | |||
15Amps | 25Amps | 40Amps | 60Amps | ||
| 4to32VDC | 480VAC"Z" | GSR8-15D A48Z | GSR8- 25DA48Z | GSR8- 40DA48Z | GSR8- 60DA48Z |
| 4to32VDC | 480VAC"R" | GSR8-15D A48R | GSR8- 25DA48R | GSR8 -40DA48R | GSR8 -60DA48R |
| 90to280VAC | 480VAC"Z" | GSR8-15A A48Z | GSR8- 25AA48Z | GSR8- 40AA48Z | GSR8- 60AA48Z |
| 90to280VAC | 480VAC"R" | GSR8-15A A48R | GSR8- 25AA48R | GSR8 -40AA48R | GSR8 -60AA48R |
| 4to32VDC | 600VAC"Z" | GSR8-15D A60Z | GSR8- 25DA60Z | GSR8- 40DA60Z | GSR8- 60DA60Z |
| 4to32VDC | 600VAC"R" | GSR8-15D A60R | GSR8- 25DA6OR | GSR8 -40DA60R | GSR8 -60DA60R |
| 90to280VAC | 600VAC"Z" | GSR8-15A A60Z | GSR8- 25AA60Z | GSR8- 40AA60Z | GSR8- 60AA60Z |
| 90to280VAC | 600VAC"R" | GSR8-15A A60R | GSR8- 25AA6OR | GSR8 -40AA6OR | GSR8 -60AA6OR |
GSR8系列散熱一體化單相交流固態繼電器技術參數： |
輸入?yún)?shù) | ||
參數名稱 | 參數值 | |
控制電壓范圍 | 4-32VDC | 90-280VAC |
反向電壓. | -6VDC | / |
開通電壓 | 4VDC | 90VAC |
關斷電壓 | 1V | 10VAC |
輸入電流(Min.) | 10mA | 6.5mA |
輸入電流(Max.) | 20mA | 18mA |
開通時間 | 1/2 Cycle | 1/2 Cycle |
關斷時間 | 1/2 Cycle | 1/2 Cycle |
輸出參數： | |||||
參數名稱 | 單位 | 參數值 | |||
標稱電流 | Amp | 15 | 25 | 40 | 60 |
負載電流范圍 | Arms | 0.05-15 | 0.05-25 | 0.05-40 | 0.1-60 |
浪涌電流10mSec(Max.) | Arms | 150 | 250 | 400 | 600 |
負載電壓范圍(480V) | Vrms | 24-480 | |||
阻斷電壓(480V) | Vpk | 800 | |||
負載電壓范圍(600V) | Vrms | 48-600 | |||
阻斷電壓(600V) | Vpk | 1200 | |||
頻率范圍 | Hz | 47~63 | |||
斷態電壓上升率 dv/dt(min.） | V/μs | 200 | 200 | 200 | 500 |
斷態漏電流 (Max.) | mA | ≤8 | |||
通態壓降 (Max.) | Vrms | 1.5 | 1.5 | 1.5 | 1.6 |
開通時間 (Max.)“過零控” | Cycle | 1/2 | |||
開通時間 (Max.)“隨機控” | mSec | 1 | |||
關斷時間(直流) | Cycle | 1/2 | |||
關斷時間(交流) | mSec | 10 | |||
其他參數 | ||||||
 參數名稱 | 15A | 25A | 40A | 60A | ||
介質耐壓(輸入/輸出)(50/60 Hz) | 2500 Vrms | |||||
介質耐壓(輸入，輸出/底板)(50/60 Hz) | 2500 Vrms | |||||
絕緣電阻(@500 VDC) | 109Ω | |||||
電容，輸入/輸出(Max.) | 0.8 pF | |||||
工作環境溫度范圍 | -30 to 80℃ | |||||
存儲環境溫度范圍 | -30 to 100℃ | |||||
環境濕度符合IEC60068-2-78 | 95 % | |||||
LED輸入指示燈 | 紅色 | |||||
外殼材料 | PBT+30%GF | |||||
底板材料 | 紫銅，氧化鋁 | |||||
重量 | 280g | |||||

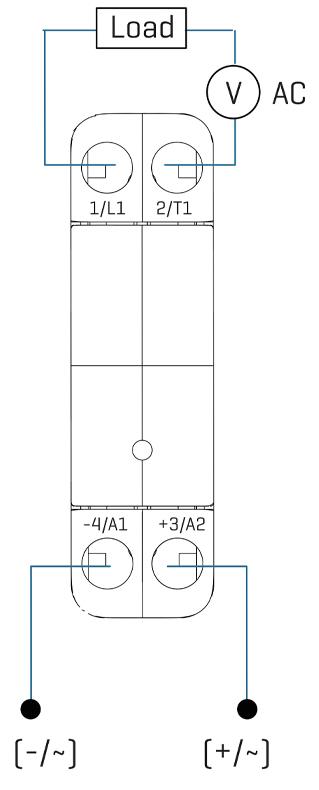

GSR8系列散熱一體化單相交流固態繼電器產品接線： |
|

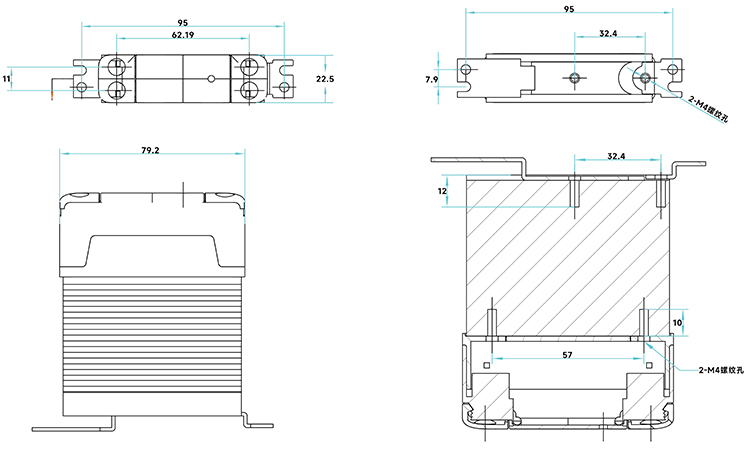

GSR8系列散熱一體化單相交流固態繼電器產品尺寸： |
|

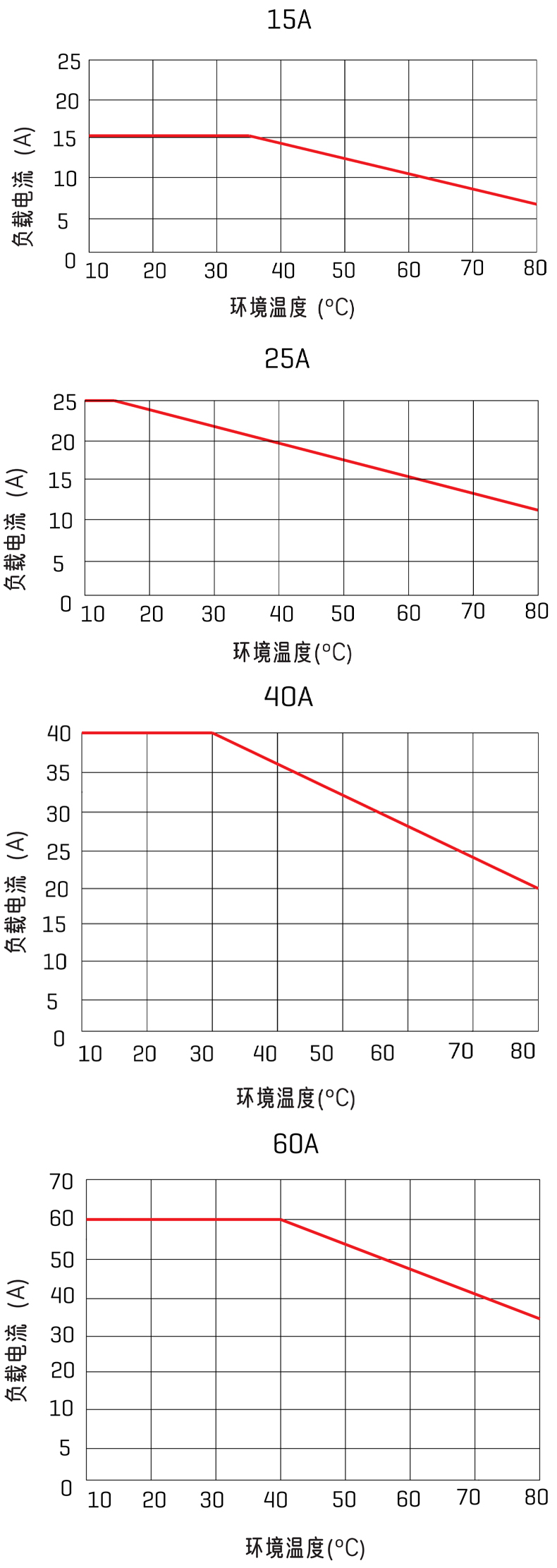

GSR8系列散熱一體化單相交流固態繼電器溫度曲線： |
|
